概述：

我国幅员辽阔，风能资源十分丰富。但由于地形复杂，风能资源的地区性差 异很大，即使在同一地区，风能也有较大的不同。前期建立测风塔系统进行风能 资源观测，对风能资源调查与评估、制定风能资源开发规划、风场微观选址和设 计有着重要的作用。

曙光新航为此推出 SR1000  陆地风能评估测量系统。该系统以美国 CSI 公司 的 CR1000  数据采集器为核心，进行风电场项目前期的风能资源分析评估，寻找 风资源丰富的区域，进行选址和建设规划。系统的采样频率可以根据用户需要自 定义(频率范围取决于所选传感器)。输出数据可以根据用户需要和行业标准来灵 活定义，并设置所采集数据的计算与分析。数据记录保存在 CF 卡中，数据存储间 隔可以根据用户需要调整。

我们的风能评估测量使用 RM  Young 公司的风速风向传感器，也可根据要求 选择其他测风产品配套。风场建成后，增加一些配件还可升级为风电场实时观测 系统，接入风电场系统，往电网报送实时数据。或者也可以配置为风功率曲线验 证系统，连接到风场SCADA  系统，监测风电场的运行效率。

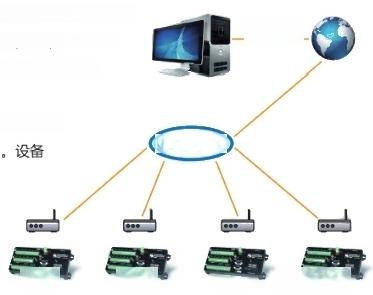

SR1000 陆地风能评估测量系统由数据采集器、通信模块、气象传感器和太阳能电 源系统构成。系统具备多信道的接入能力，根据现场的实际通讯条件，可采用无线高

频电台 (VHF)、 无线电业务 (GPRS)  等信道进行数据的远程传输。在无日照情

况下可具有持续工作30天。

目前我们的设备在丹麦 Riso 实验室、英国、美国、国家气象局、中丹 项目(中国政府和丹麦政府联合开发东北三省风能项目)都有使用。设备

运行稳定、可靠，数据记录完整。

特 点 ：

·可实时显示数据、定时接收数据

·时间戳记录采集数据，存储在CF 卡

·系统可以长时间自动运行，实时发送数据，发送邮件，自动定时下载数据，无需人员采集数据

·多种数据传送方式，如GSM、GPRS/CDMA、    卫星、短波等

·采集器可靠性高，工作温度范围宽(标准工作温度-25~50℃,可扩展到-55~85℃); 低功耗，保证在野外复杂环境下长期稳定工作

·PC 软件简化整个数据收集、编程、数据检索、数据显示和分析。软件可以自动从网络获取数据，误差校验可保证数据完整率 可实时监控数据，便于管理和维护

·采集器通道类型包括：模拟、脉冲、开关、数字信号等，每个通道都能够独立运算，适用各类传感器；几乎所有的传感器都 可以直接连接到采集器，不需信号转换

·配备功能强大的CSI 数据采集器，并可以控制报警、设备关闭等

·风速传感器使用不锈钢和铝合金材料，适合条件恶劣和大风地区，寿命长达20年

·系统可以同时接入太阳能辐射仪器。其他测量参数可选接温度、湿度、气压等传感器

· 自带4M 的数据内存，可通过扩展模块、CF 存储卡增加存储能力，最大支持2G;CF  卡支持热插拔，用户可以在任何时间 取卡而不影响系统正常运行。对于常规风能客户，4兆内存可以存储200天左右数据

· 可接CR1000KF 手持器，或者通过PDA 的软件和接口进行连接，使用电脑可以直接连接数据采集器，下载数据

·输出数据为表格式，便于在 Excel 和各种数据处理软件和数据库软件下调用

· 风 场 建 成 后 可 以 通 过 增 加 模 块 升 级 为 风 场 实 时 监 测 系 统

我们的陆地风能系统根据所选测风传感器的类型分为SR1000-2D 和 SR1000-3D 两种。

  SR1000-2D

系统主要配置二维风速风向传感器，可连接多层常规测风传  感器，支持各种AC 脉冲、开关和方波脉冲及电压信号输出  的风速探头。CR1000  控制口可直接连接开关和方波信号， LLAC4 可以接入 AC 脉冲，这样总共可接入10层风速、4 层风向、温度、气压、湿度等传感器。

 SR1000-3D

主要用于长期固定的风能监测，实现无人值守，数据自动采  集。该系统采用CR1000 型数据采集器为采集和控制核心。 主要传感器为RM   YOUNG 的或GILL 的工业用三维超声风  速仪输出三维风速分量 (U、V、W)  和声速(C), 即使在  恶劣的环境下也可确保系统的正常运行和可靠的数据采集。 该系统可支持2个三维超声风速仪完成10Hz 的同步测量。

机 箱 ：

采用强化玻璃纤维材料或PVC材料的机箱，可以有效地避免太阳辐射使箱内升温， 不需要增加额外的防辐射罩，能够抵御紫外线对机箱的老化影响，并避免金属机箱的 腐蚀现象，保障机箱内的仪器正常运行。

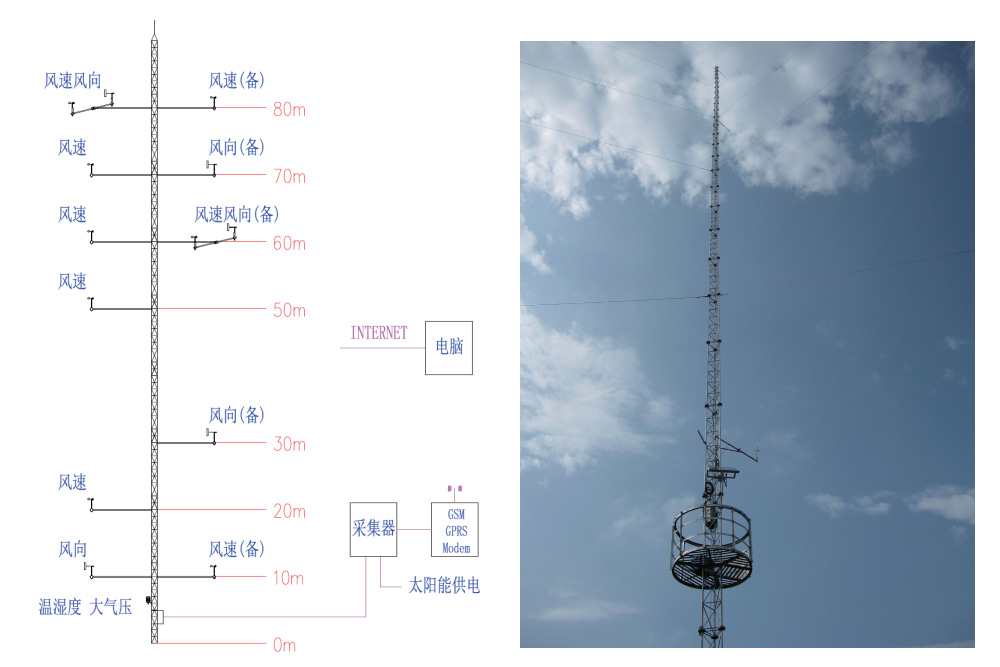

系 统 示 意 图 ：
